特點
高性能, 價格低，平穩性佳，低噪音，平穩性極好

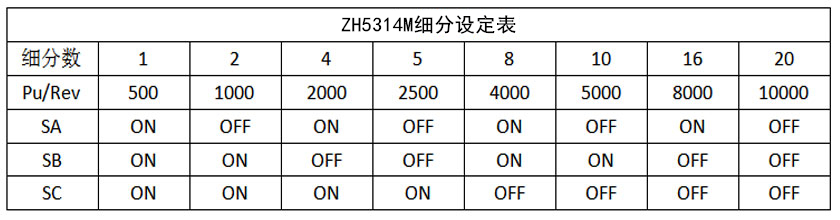

設有8 檔等角度恒力矩細分，最高20細分
采用獨特的控制電路，有效降低了噪音，增加了轉動平穩性
電流控制平滑，精準，電機發熱小
最高反應頻率可達200Kpps
雙極恒流斬波方式，使得相同的電機可以輸出更大的速度和功率
光電隔離信號輸入/輸出，抗干擾能力強
驅動電流從0.4A/相到1.4A/相連續可調
單電源輸入，電壓輸入范圍：DC18-32V
具有過壓、欠壓等出錯保護功能
體積非常小巧：ZH5314M是一款小巧的步進驅動器， 體積為88*77*35(mm3)。凈重量為：0.14kg
典型應用 醫療設備、點膠機、雕刻機、激光設備、標貼機、電子設備、廣告設備等自動化設備。在用戶期望低發熱、小噪聲、低振動、高平穩性、高精度的設備.
概述 ZH5314M是為等角度恒力矩細分驅動器，驅動電壓DC18-32V。適配電流在1.4以下，外徑60，86mm 的各種型號的五相混合式步進電機。該驅動器使用雙極性恒流斬波驅動技術，使用同樣電機輸出更大力矩和速度。采用獨特控制電路，有效降低電機噪音，電機運行更平穩。

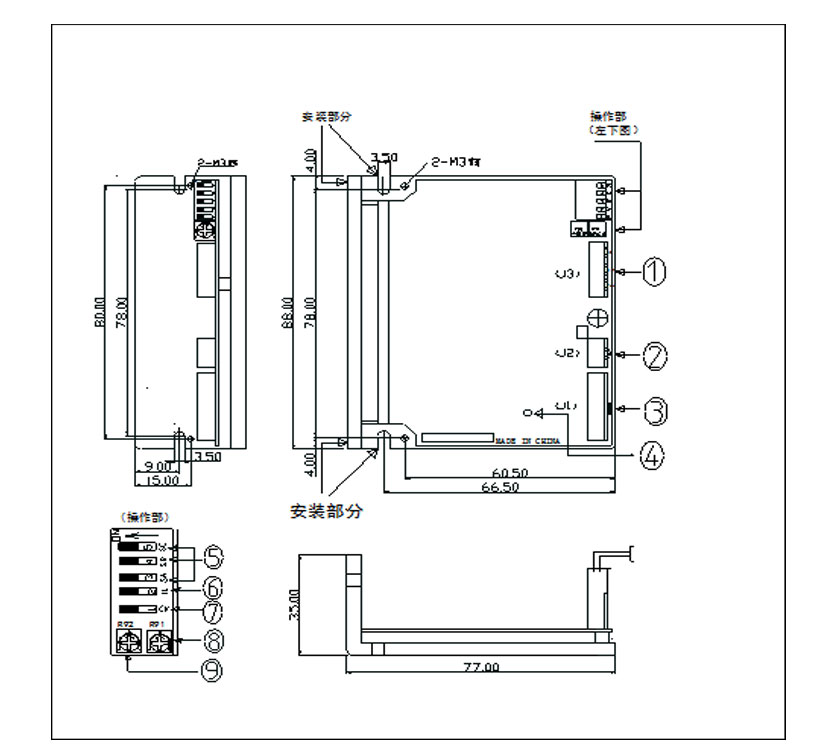

外形尺寸

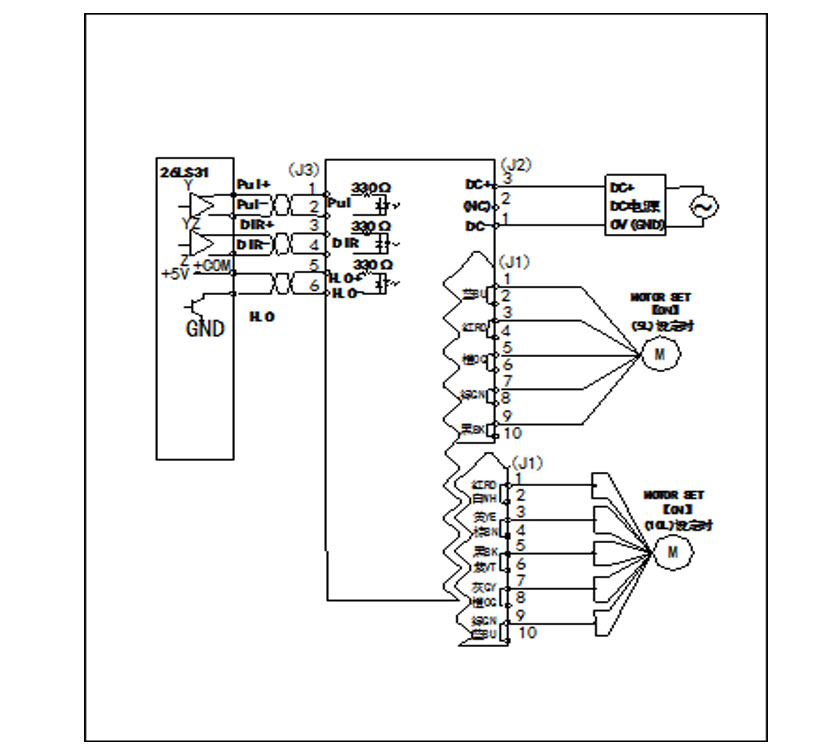

接線說明
