特點
新一代32 位DSP 控制技術，高性價比，平穩性佳，噪音，振動性能優越.

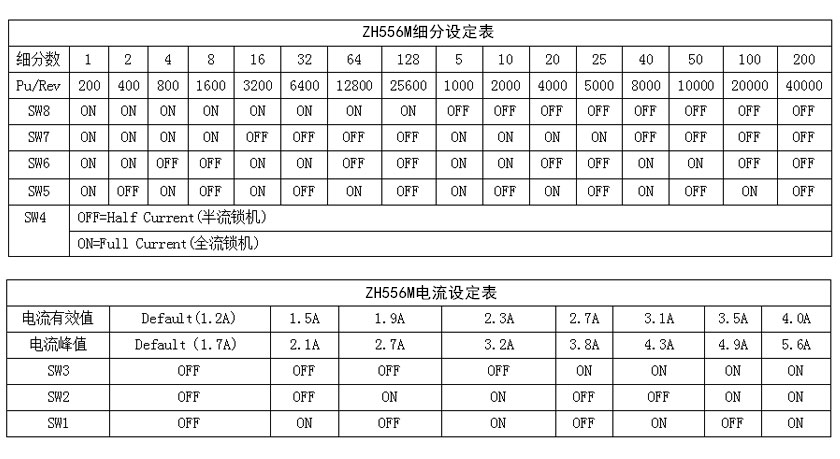

設有16 檔等角度恒力矩細分，最高200 細分
電流控制平滑，精準，電機發熱小
最高脈沖響應頻率可達200Kpps
步進脈沖停止超過200ms 時，電機電流減半
低頻小細分時具有極佳的平穩性
光電隔離差分信號輸入，抗干擾能力強
驅動電流峰值在5.6A 以下可調
電壓范圍：DC20-50V
具有過壓、欠壓、過流保護等出錯保護功能
體積非常小巧： ZH556M 是一款經濟、小巧的步進驅動器， 尺寸為118x76x33mm(不含端子)，凈重量為：0.3kg
典型應用 點膠機、雕刻機、激光設備、醫療設備、電子設備、廣告設備等自動化設備。在用戶期望低發熱、小噪聲、低振動、高平穩性、高精度的設備。
概述 ZH556M 是基于全新一代32位DSP技術的高性能數字式步進驅動器，驅動電壓DC20-50V，采用單電源供電。適配電流5.6A 以下，外徑42mm、57mm、86mm 的各種型號的兩相混合式步進電機。該驅動器在內部采用類似伺服的控制原理，獨特的電路設計，優越的軟件算法處理，即使在低細分條件下也可以使電機低速運行平穩，幾乎沒有振動和噪音；平滑、精確的電流控制技術大大減小了電機發熱；外置16 檔等角度恒力矩細分，最高200 細分；光電隔離差分信號輸入，抗干擾能力強；具有過壓,欠壓,過流保護等出錯保護功能；在點膠機、激光雕刻等中、低速應用領域,其平穩性、振動、噪聲性能優勢明顯，可大大提高設備性能。

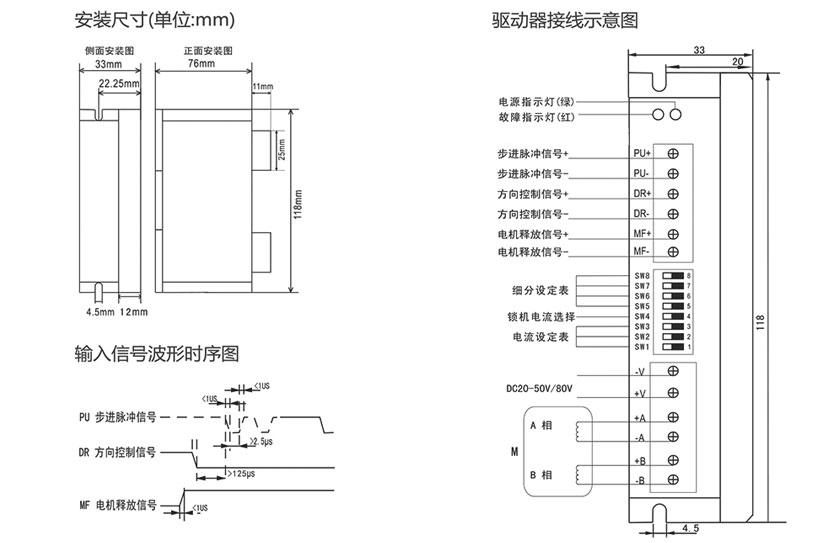

產品示意圖

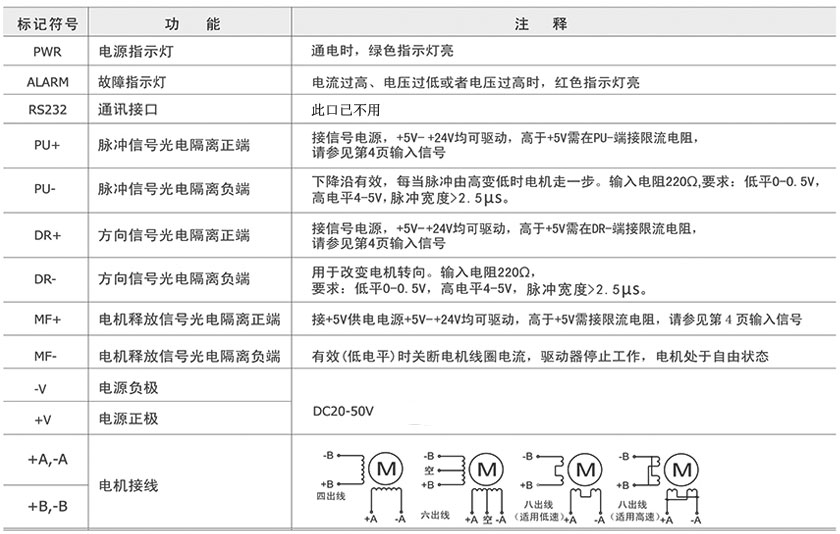

指示燈引腳說明
